A partir del 1º de enero de 2008 y por resolución de la Comisión Directiva, se ha resuelto reglamentar las acometidas domiciliarias sobre pilar y fachada.

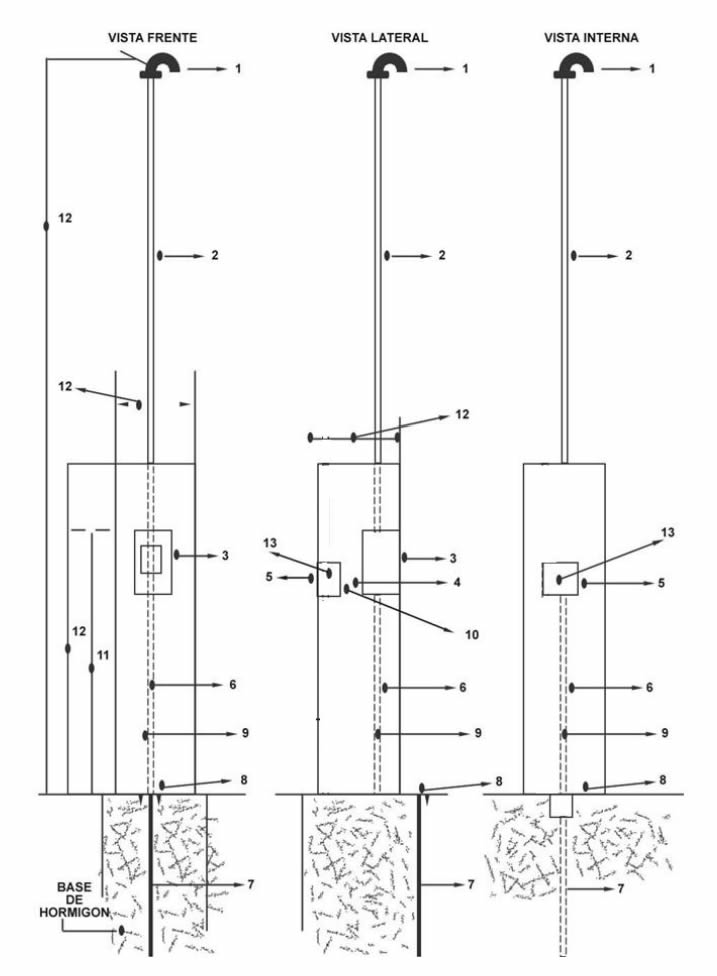

Ref. 1 Pipeta de 1” ¼ de policarbonato o baquelita.
Ref. 2 Caño doble aislación de 1” ¼ de bajada.
Ref. 3 Caja para medidor de material 100% sintético:
a) monofásica: ancho 18 cm. - alto 22 cm. – profundo 15 cm.
b) trifásica: ancho 26 cm. – alto 38 cm. – profundo 15 cm.
Ref. 4 Caño de 7/8” de conexión entre caja medidor y caja interna.
Ref. 5 Caja interna de material 100% sintético con base DIN para termomagnética bipolar y disyuntor diferencial bipolar.
Ref. 6 Caño de 7/8” para conducto descarga a tierra.
Ref. 7 Conjunto para puesta a tierra, jabalina lisa de acero y cobre de 1.50 mt. x ½
Ref. 8 Caja con tapa para inspección de puesta a tierra 15 cm. x 15 cm.
Ref. 9 Conductor de puesta a tierra verde – amarillo de 10 mm. que vincule jabalina con todas las masas eléctricas de la instalación.
Ref. 10 Conductor de cobre vinculante entre medidor y caja interna según largo posición de cajas.
a) monofásica: 2 de 1x6 neutro celeste y fase marrón.
b) trifásica: 4 de 1x6 neutro celeste y fase marrón – negro rojo.
Ref. 11 Medidas específicas de ubicación de cajas.
a) medidor 1.40 mts.
Ref. 12 Medida específica de pilar.
a) monofásica: alto 1.80 mt. – ancho 40 cm. – profundo 40 cm.
b) trifásica: alto 1.80 mt. – ancho 60 cm. – profundo 60 cm.
Ref. 13 Disyuntor diferencial:
a) monofásica: 2x40A 30mA
b) trifásica: 4x40A 30mA
Térmica:
a) monofásica: 25 AMP Bipolar
b) trifásica: 25AMP o 32 AMP Tripolar
Ref. 14 Cable de bajada antifraude
a) monofásica: kit conductor concéntrico antifraude 6/6 mm2 (de 7metros).
b) trifásica: kit 4 conductores XLPE 6 mm2 (de 7 metros c/u).
